    TAB3LE-63 漏电新博狗官网开户平台

  • 产品描述
  • 资料下载
  • 概述

    TAB3LE-63 新博狗官网开户平台应用于安装在初级设备控制板上的新博狗官网开户平台,亦可应用于商场、基站、家庭电源进线板控制端等。对对地漏电,人体直接或间接触电等故障进行保护。

    规格及配置

    极数: 1P+N, 2P, 3P, 3P+N,4P
    工作电压: AC230/400V
    额定电流: 6A,10A,16A,20A,25A,32A,40A,50A,63A
    额定剩余动作电流: 10,30,100,300,500(mA);
    型式: A 型、AC 型
    分断能力: 6kA, 4.5kA
    电气寿命: 4000 次,机械寿命: 10000 次

    产品执行标准

    IEC61009-1, GB/T16917.1

    安装条件

    1、环境温度 :
    -5 摄氏度至+40 摄氏度
    2、安装地点:
    海拔不超过2000m
    3、大气条件:
    大气相对湿度在周围空气温度+40℃时不超过50%,在较低温度下可以有
    较高的相对湿度,最湿月的月平均最大相对湿度为90%,同时该月的平均
    最低温度为+25℃并考虑到因温度变化发生在产品表面上的凝露。
    4、污染等级:
    污染等级为3 级。
    5、安装类别:
    新博狗官网开户平台保护电路的安装类别为Ⅲ。

    型号含义

    博狗体育娱乐注册信(天津)电气有限公司小型新博狗官网开户平台
    设计序号
    漏电代号
    壳架额定等级电流Inm(A) :63
    脱扣类型:B:B 型,C:C 型, D:D 型
    额定工作电流(A) :Inm=63A:1、3、6、10、16、20、25、32、40、50、63
    极数: 1P+N: 一极加N 极, 2P: 二极,3P: 三极 ,3P+N:三极加N 极 ,4P:四极

    技术参数

    关于产品A 型与AC 型区别:
    AC 型只对交流漏电起保护作用,对直流脉动漏电不能动作,起不到保护作用;而A 型除了对交流漏电起保护外还对直流脉动漏电起保护作用。
    型式
    能脱扣的剩余电流和电流波形
    脱扣电流范围
    AC型
    交流剩余电流
    0.5I △ n-I △ n
    A型
    交流剩余电流
    0.5I △ n-I △ n
    脉动直流剩余电流(半波和相控半波电流)
    0.35I △ n-1.4I △ n(或2I △ n)(电流滞后角0°)
    0.25I △ n-1.4I △ n(或2I △ n)(电流滞后角90°)
    0.11I △ n-1.4I △ n(或2I △ n)(电流滞后角135°)
    半波电流叠加
    6mA 平滑直流剩余电流
    最大不超过
    0.14I △ n(或2I △ n)+6mA
    表1 电子式RCBO 短路瞬间电流保护特性参数
    0.2s 内不脱扣
    0.2s 内脱扣
    B 型曲线
    3In
    5In
    IEC60896-1 GB/T16917.1
    C 型曲线
    5In
    10In
    D 型曲线
    10In
    15In

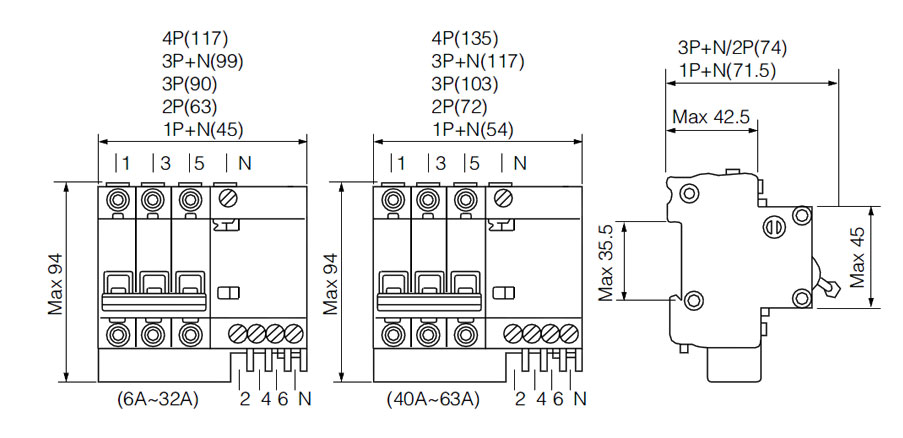

    外形尺寸
